Что такое козловой кран: устройство, виды и принцип работы

Козловые краны широко применяются на промышленных предприятиях, складах, железнодорожных терминалах и строительных площадках. Это один из самых распространённых видов грузоподъёмного оборудования, который позволяет перемещать тяжёлые грузы на больших открытых территориях.

В этой статье разберёмся, что такое козловой кран, как устроена его конструкция, какие существуют типы козловых кранов и чем они отличаются от мостовых кранов.

Что такое козловой кран

Козловой кран — это грузоподъёмный кран мостового типа, в котором мостовая балка опирается на две или более опоры (ноги), перемещающиеся по рельсовым путям на земле. Такая конструкция напоминает форму «козла», благодаря чему оборудование и получило своё название.

Главная особенность этого типа кранов заключается в том, что они не требуют несущих конструкций здания, как мостовые краны. Кран устанавливается на собственные опоры и может перемещаться по рельсам, расположенным на открытой площадке. Козловые краны относятся к категории подъёмно-транспортного оборудования и используются для:

• перемещения тяжёлых грузов

• погрузочно-разгрузочных работ

• транспортировки крупногабаритных конструкций

• обслуживания складских и производственных площадок

Такие краны могут иметь грузоподъёмность от нескольких тонн до сотен тонн, в зависимости от конструкции и назначения.

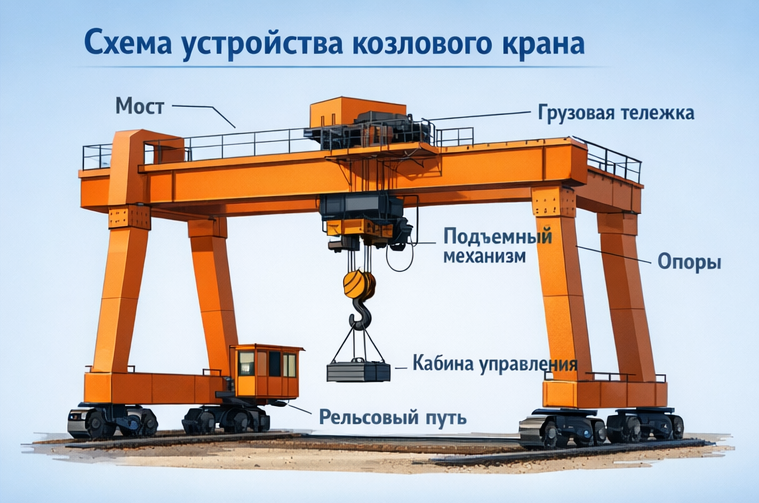

Устройство козлового крана

Конструкция козлового крана относительно проста, однако включает несколько ключевых узлов, обеспечивающих его работу.

Основные элементы конструкции

Стандартный козловой кран состоит из следующих компонентов:

1. Мост (главная балка)
Это основная горизонтальная конструкция, по которой перемещается грузовая тележка.

2. Опоры (ноги крана)
Вертикальные конструкции, которые поддерживают мост и передают нагрузку на рельсовый путь.

3. Грузовая тележка
Подвижный механизм, который перемещается вдоль балки и обеспечивает точное позиционирование груза.

4. Подъёмный механизм
Чаще всего это электрическая таль или лебёдка, предназначенная для подъёма и опускания груза.

5. Ходовые тележки
Механизмы, расположенные у основания опор, которые позволяют крану передвигаться по рельсам.

Дополнительные элементы

В зависимости от модели кран может оснащаться:

• кабиной оператора

• системой дистанционного управления

• ограничителями грузоподъёмности

• датчиками безопасности

• электрическими приводами и системой управления

Современные краны часто имеют автоматизированные системы управления, повышающие точность перемещения груза и безопасность эксплуатации.

Принцип работы козлового крана

Принцип работы козлового крана основан на сочетании нескольких движений: подъёма груза, перемещения тележки и передвижения всей конструкции по рельсовым путям.

Как происходит перемещение груза

Работа крана осуществляется следующим образом:

1. Подъёмный механизм поднимает груз при помощи крюка, стропа или специального захвата.

2. Грузовая тележка перемещается по мостовой балке, изменяя положение груза в поперечном направлении.

3. Сам кран передвигается по рельсам вдоль рабочей площадки.

Благодаря этим трём движениям оператор может перемещать груз практически в любую точку рабочей зоны.

Такая схема делает козловой кран эффективным для работы на больших площадях, где необходимо перемещать тяжёлые объекты между различными зонами производства или склада.

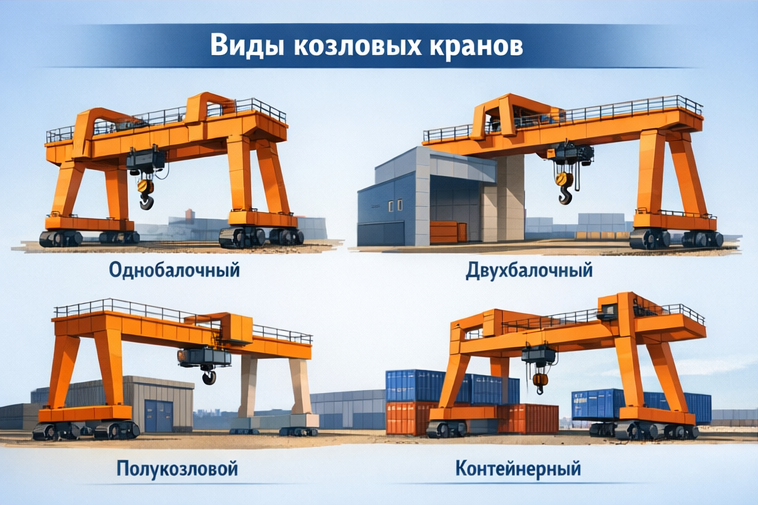

Виды козловых кранов

Существует несколько основных типов козловых кранов, которые отличаются конструкцией, грузоподъёмностью и областью применения.

Однобалочные и двухбалочные краны

Однобалочные козловые краны

• имеют одну основную балку

• применяются для средних нагрузок

• отличаются более простой и экономичной конструкцией

Двухбалочные козловые краны

• оснащены двумя мостовыми балками

• рассчитаны на большие нагрузки

• используются на крупных промышленных предприятиях и терминалах

Полукозловые краны

Полукозловой кран имеет только одну опору, а другая сторона опирается на конструкцию здания или эстакаду.

Такая схема используется в случаях, когда необходимо:

• увеличить рабочую зону склада

• использовать существующие строительные конструкции

• оптимизировать пространство на предприятии.

Передвижные козловые краны

Мобильные или передвижные краны отличаются возможностью перемещения без стационарных рельсовых путей.

Их часто применяют:

• на строительных площадках

• в ремонтных мастерских

• на небольших производственных предприятиях.

Контейнерные и портовые краны

Крупные козловые краны используются в логистике и морских портах.

Они предназначены для:

• перемещения контейнеров

• погрузки и разгрузки судов

• обслуживания железнодорожных терминалов.

Такие краны обладают большой грузоподъёмностью и могут работать с грузами массой в десятки и сотни тонн.

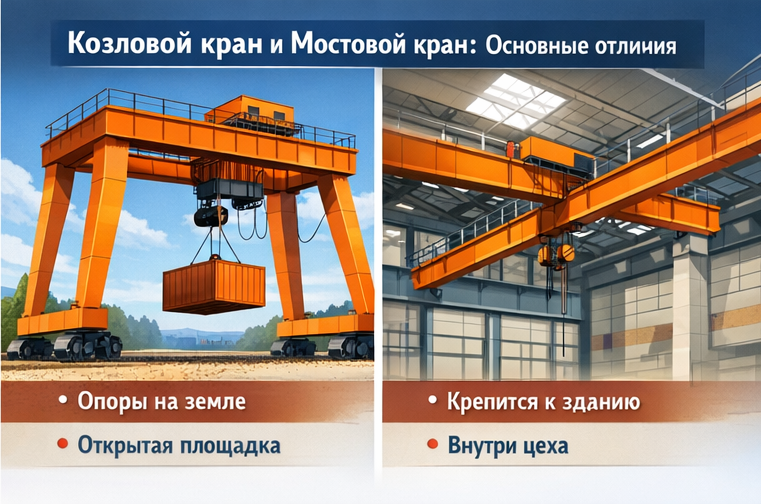

Чем отличается козловой кран от мостового

Козловые и мостовые краны относятся к одному классу грузоподъёмного оборудования, однако имеют несколько важных отличий. Главная разница заключается в конструкции и способе установки.

Мостовой кран

• устанавливается внутри здания

• опирается на колонны или подкрановые балки

• перемещается по рельсам, закреплённым на конструкции здания.

Козловой кран

• имеет собственные опоры

• устанавливается на открытых площадках

• перемещается по рельсам на земле.

Благодаря собственной опорной конструкции козловые краны могут работать там, где нет подходящих зданий или несущих конструкций.

Поэтому они широко применяются на:

• открытых складах

• строительных площадках

• железнодорожных терминалах

• контейнерных площадках.

Основные отличия кратко

Основное отличие козлового крана от мостового заключается в способе установки: козловой кран имеет собственные опоры и перемещается по рельсам на земле, а мостовой кран крепится к конструкциям здания.

Где применяются козловые краны

Козловые краны используются во многих отраслях промышленности и логистики.

Промышленное производство

На заводах и производственных предприятиях краны применяются для:

• перемещения металлоконструкций

• транспортировки оборудования

• обслуживания производственных линий

• работы с тяжёлыми заготовками.

Особенно востребованы такие краны в:

• машиностроении

• металлургии

• энергетике

• судостроении.

Склады и логистика

На складских площадках козловые краны позволяют быстро перемещать крупногабаритные грузы.

Их используют:

• на складах металлопроката

• на контейнерных терминалах

• на железнодорожных базах

• в логистических центрах.

Строительство

В строительной отрасли козловые краны помогают:

• перемещать строительные материалы

• устанавливать крупные конструкции

• обслуживать монтажные работы.

Благодаря высокой грузоподъёмности и большой рабочей зоне такие краны значительно ускоряют выполнение работ.

Вопросы и ответы о козловых кранах (FAQ)

Чем отличается козловой кран от мостового?

Основное отличие заключается в конструкции. Мостовой кран крепится к несущим конструкциям здания и перемещается по верхним рельсам, а козловой имеет собственные опоры и передвигается по рельсам на земле.

Какие бывают виды козловых кранов?

Наиболее распространённые виды козловых кранов:

• однобалочные

• двухбалочные

• полукозловые

• мобильные передвижные

• контейнерные портовые краны.

Каждый тип используется в зависимости от грузоподъёмности и условий эксплуатации.

Заключение
